JTG3432-2024新版規範解讀(dú)：探究粗集料篩分(fēn)試驗的(de)新變化

JTG3432-2024公路(lù)工(gōng)程集料試驗規程/T 0302-2024 粗集料的(de)篩分(fēn)試驗

儀器(qì)設備

• 試驗篩:方孔篩，孔徑根據集料規格選用(yòng)。2.36mm及以下孔徑試驗篩，應采用(yòng)滿足GB/T6003.1中規定的(de)金(jīn)屬絲編織網試驗篩，其篩框直徑可(kě)選擇200mm或300mm。4.75mm及以上(shàng)孔徑試驗篩，應采用(yòng)滿足GB/T6003.2中規定的(de)金(jīn)屬穿孔闆試驗篩，其中4.75~37.5mm試驗篩，其篩框直徑爲300mm，而53mm及以上(shàng)孔徑試驗篩，篩框直徑應不小(xiǎo)于300mm。（新規範删除了原規程附錄A中關于試驗篩的(de)相(xiàng)關規定，而是直接引用(yòng)了GB/T6003中的(de)相(xiàng)關技術(shù)要求；新規範2.36mm标準篩要求金(jīn)屬絲編織網，這個(gè)和(hé)JGJ52-2006中的(de)要求不太一樣，采用(yòng)JGJ52-2006的(de)新标準方孔砂石篩，其中2.36mm标準篩是穿孔闆篩網，強迫症表示很難接受）

• 搖篩機:無要求。

• 天平:感量不大(dà)于稱量質量的(de)0.1%。

• 烘箱:鼓風幹燥箱，恒溫105℃±5℃。烘幹能(néng)力不小(xiǎo)于25g/h。烘幹能(néng)力驗證方法:清空烘箱，用(yòng)1L玻璃燒杯盛500g(起始水(shuǐ)溫爲20℃±1℃)放(fàng)入烘箱，在105℃±5℃烘幹4h，計(jì)算每個(gè)小(xiǎo)時水(shuǐ)質量損失。應檢驗烘箱中各支撐架的(de)四角及中部。（新概念，烘幹能(néng)力，并給出了驗證方法，趕緊想想驗證記錄怎麽寫吧(ba)）

• 盛水(shuǐ)容器(qì):浸泡試樣用(yòng)容器(qì)，如(rú)不鏽鋼的(de)金(jīn)屬盤。

• 溫度計(jì):量程0~200℃，分(fēn)度值1℃（烘箱用(yòng)）。

試驗準備

将樣品縮分(fēn)（新标準關于樣品縮分(fēn)變化較大(dà),其中有(yǒu)一條，樣品過于幹燥不能(néng)使用(yòng)四分(fēn)法）至要求質量（相(xiàng)對于原規程有(yǒu)變化，以保證試驗時樣品有(yǒu)效顆粒數量）的(de)試樣兩份，105℃±5℃烘幹至恒重，并冷(lěng)卻至室溫。（新标準在術(shù)語解釋中給出了恒重的(de)定義，指烘幹過程中，在規定溫度條件(jiàn)下間隔不小(xiǎo)3h的(de)連續兩次稱量，其質量變化不大(dà)于0.1%達到(dào)恒重）

     備樣程序：取樣------》縮分(fēn)-------》烘幹-------》冷(lěng)卻

試驗步驟

4 幹篩法試驗步驟

4.1 取一份幹燥試樣，稱其總質量(m₀)。

4.2 将試樣移入按篩孔大(dà)小(xiǎo)從上(shàng)到(dào)下組合的(de)套篩(附篩底)上(shàng)，蓋上(shàng)篩蓋後采用(yòng)搖篩機或人(rén)工(gōng)篩分(fēn)約10min（先用(yòng)套篩篩分(fēn)，然後進行(xíng)人(rén)工(gōng)補篩，套篩篩分(fēn)有(yǒu)這兩種方式可(kě)供選擇）。

4.3 試樣經套篩篩分(fēn)一定時間後，取下各号篩，加篩底和(hé)篩蓋後再逐個(gè)進行(xíng)人(rén)工(gōng)補篩。人(rén)工(gōng)補篩時，需使集料在篩面上(shàng)同時有(yǒu)水(shuǐ)平方向及上(shàng)下方向的(de)不停頓的(de)運動，使小(xiǎo)于篩孔的(de)顆粒通過篩孔。将通過的(de)顆粒并入下一号篩上(shàng)，并和(hé)下一号篩中的(de)試樣一起過篩，順序進行(xíng)，直至各号篩全部篩完爲止。

4.4 人(rén)工(gōng)補篩時應至每分(fēn)鍾各号篩的(de)分(fēn)計(jì)篩餘量變化小(xiǎo)于試樣總質量的(de)0.1%，（原規程是“小(xiǎo)于篩上(shàng)殘餘量的(de)0.1%爲止”，并在條文(wén)說明(míng)中給出解釋“不過是一種經驗性的(de)觀察，不可(kě)能(néng)真正去稱量”，新規範将篩上(shàng)殘餘量改成了試樣總質量，相(xiàng)對于原規程其實是把要求降低了）并按照(zhào)如(rú)下方式确認：

将單個(gè)篩(含篩底和(hé)篩蓋)，一隻手拿著(zhe)篩子(含篩底和(hé)篩蓋)，使篩面稍微傾斜；将篩子一側斜向上(shàng)猛力打擊另一隻手的(de)掌根，每分(fēn)鍾約150次；同時每25次旋轉一次篩面，每次旋轉約60°。（新規範中新增，人(rén)工(gōng)補篩要做到(dào)什(shén)麽程度，确認方式都(dōu)給你(nǐ)寫的(de)明(míng)明(míng)白白的(de)，但(dàn)是每個(gè)篩子都(dōu)做确認，會(huì)不會(huì)有(yǒu)點繁瑣）

4.5 各号篩的(de)分(fēn)計(jì)篩餘量不得超過以下确定的(de)剩留量，否則應将該号篩上(shàng)的(de)篩餘試樣分(fēn)成兩小(xiǎo)份或數小(xiǎo)份，分(fēn)别進行(xíng)篩分(fēn)，并以其篩餘量之和(hé)作爲該号篩的(de)分(fēn)計(jì)篩餘量。（原規程是如(rú)果某個(gè)篩上(shàng)的(de)集料過多，影響篩分(fēn)作業(yè)時，可(kě)以分(fēn)兩次篩分(fēn)；相(xiàng)對于原規範的(de)可(kě)做可(kě)不做，新規範更多的(de)是強制(zhì)的(de)意味，并且新規範要求的(de)是分(fēn)計(jì)篩餘量，不管你(nǐ)開(kāi)始篩的(de)時候有(yǒu)多少(shǎo)試樣，經過人(rén)工(gōng)補篩後，最後留在篩子上(shàng)的(de)量不能(néng)超過剩留量限值，否則必須分(fēn)成幾份進行(xíng)篩分(fēn)）

• 對于篩孔小(xiǎo)于4.75mm的(de)試驗篩，剩留量(kg)爲7kg/m²×篩框面積(m²)；

• 對于篩孔爲4.75mm或以上(shàng)試驗篩，剩留量(kg)爲2.5kg/(mm·m²)×篩孔直徑(mm)×篩框面積(m²)；

• 對于輕集料，剩留量爲篩上(shàng)滿鋪一層時試樣的(de)質量。（新規範新增，剩留量限值隻和(hé)試驗篩有(yǒu)關，因此可(kě)以提前打印出來貼到(dào)集料室了）

4.6當篩餘顆粒粒徑大(dà)于19mm時，篩分(fēn)過程中允許用(yòng)手指撥動顆粒，但(dàn)不得逐顆塞過篩孔。當篩上(shàng)的(de)顆粒粒徑大(dà)于37.5mm時，可(kě)采用(yòng)人(rén)工(gōng)轉動顆粒逐個(gè)确定其可(kě)通過的(de)最小(xiǎo)小(xiǎo)孔，不得逐顆塞過篩孔。（新規範新增）

4.7 稱取每号篩的(de)分(fēn)計(jì)篩餘量（m_i）和(hé)篩底質量（m_底）。

5 水(shuǐ)洗法試驗步驟

5.1 取一份幹燥試樣，稱其總質量(m0)。将試樣移入盛水(shuǐ)容器(qì)中攤平，加入水(shuǐ)至高(gāo)出試樣150mm。根據需要可(kě)将浸沒試樣靜置一段時間，便于細粉從大(dà)顆粒表面分(fēn)離(lí)。普通集料浸沒水(shuǐ)中不使用(yòng)分(fēn)散劑。特殊情況，如(rú)瀝青混合料抽提得到(dào)的(de)集料混合物(wù)等可(kě)采用(yòng)分(fēn)散劑，但(dàn)應在報告中說明(míng)。（原規範：5.2将試樣置一潔淨容器(qì)中，加入足夠數量的(de)潔淨水(shuǐ)，将集料全部淹沒，但(dàn)不得使用(yòng)任何洗滌劑、分(fēn)散劑或表面活性劑。）

5.2 根據集料粒徑選擇4.75mm，0.075mm，或2.36mm，0.075mm組成一組套篩，其底部爲0.075mm試驗篩。試驗篩的(de)兩面應先用(yòng)水(shuǐ)濕潤。

5.3 用(yòng)攪拌棒充分(fēn)攪拌試樣，使細粉完全脫離(lí)顆粒表面，懸浮在水(shuǐ)中，但(dàn)應注意試樣不得破碎或濺出容器(qì)。攪拌後立即将渾濁液體緩緩倒入套篩上(shàng)，濾去小(xiǎo)于0.075mm的(de)顆粒。傾倒時避免将粗顆粒一起倒出而損壞篩面。（原規範：仔細将容器(qì)中混有(yǒu)細粉的(de)懸浮液倒出，經過套篩流入另一容器(qì)中，盡量不将粗集料倒出，以免損壞标準篩篩面。）

5.4 采用(yòng)沖洗等方法，将兩隻篩上(shàng)顆粒并入容器(qì)中。再次加水(shuǐ)于容器(qì)，重複5.3中的(de)步驟，直至浸沒的(de)水(shuǐ)目測清澈爲止。

5.5 将兩隻篩上(shàng)及容器(qì)中的(de)試樣全部回收到(dào)一個(gè)金(jīn)屬盤中。當容器(qì)和(hé)篩上(shàng)沾附有(yǒu)集料顆粒時，在容器(qì)中加水(shuǐ)，攪動使細粉懸浮在水(shuǐ)中，并快速全部倒入套篩上(shàng)；再将篩子倒扣在金(jīn)屬盤上(shàng)，用(yòng)少(shǎo)量的(de)水(shuǐ)并助以毛刷将顆粒刷落入金(jīn)屬盤中。待細粉沉澱後，泌去金(jīn)屬盤中的(de)水(shuǐ)，注意不要散失顆粒。(原規範：5.6将套篩每個(gè)篩子上(shàng)的(de)集料及容器(qì)中的(de)集料全部回收在一個(gè)搪瓷盤中，容器(qì)上(shàng)不得有(yǒu)沾附的(de)集料顆粒。新規範描述的(de)更細緻）

5.6 将金(jīn)屬盤連同試樣一起置105℃±5℃烘箱中烘幹至恒重，稱取水(shuǐ)洗後的(de)幹燥試樣總質量(m₁)。

5.7 将回收的(de)幹燥集料按4中幹法步驟進行(xíng)篩分(fēn)，稱取每号篩的(de)分(fēn)計(jì)篩餘量(m_i)和(hé)篩底質量(m_底)。

結果整理(lǐ)（條理(lǐ)更加清晰）

6.1 幹篩法篩分(fēn)

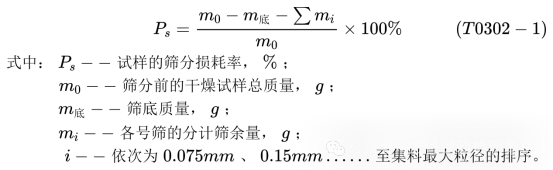

6.1.1 試樣的(de)篩分(fēn)損耗率按式（T 0302-1）計(jì)算，準确至0.01%。（原規程隻有(yǒu)損耗量的(de)計(jì)算公式）

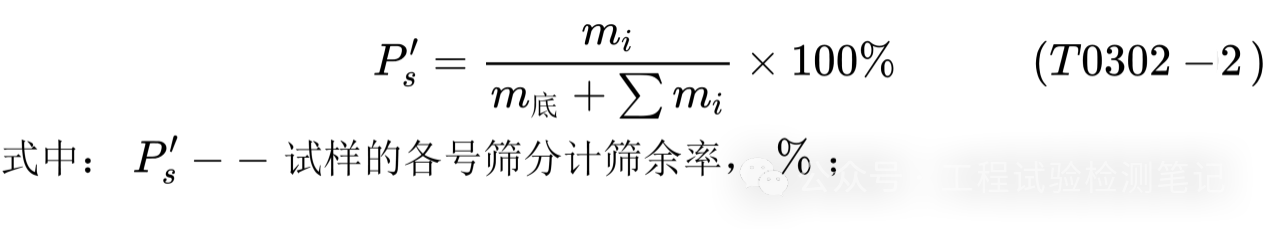

6.1.2 試樣的(de)各号篩分(fēn)計(jì)篩餘率按式（T 0302-2）計(jì)算，準确至0.01%。（原規範要求精确至0.1%。）

6.1.3 試樣的(de)各号篩篩餘率Ai；爲該号篩及以上(shàng)各号篩的(de)分(fēn)計(jì)篩餘率之和(hé)，準确至0.01%。(原規範要求精确至0.1%。)

6.1.4 試樣的(de)各号篩通過率Pi，爲100減去該号篩的(de)篩餘率，準确至0.1%。

6.2 水(shuǐ)篩法篩分(fēn)(删除了0.075mm通過率冗餘的(de)計(jì)算公式，舒服）

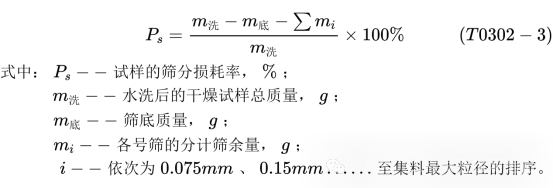

6.2.1 試樣的(de)篩分(fēn)損耗率按式（T0302-3）計(jì)算，準确至 0.01%。（隻計(jì)算幹篩部分(fēn)的(de)損耗，原規程隻有(yǒu)損耗量的(de)計(jì)算公式）

6.2.2試樣的(de)各号篩分(fēn)計(jì)篩餘率按式（T0302-4）計(jì)算，準确至0.01%。（原規範要求精确至0.1%。）

6.2.3 試樣的(de)各号篩篩餘率Ai，爲該号篩及以上(shàng)各号篩的(de)分(fēn)計(jì)篩餘率之和(hé)，準确至0.01%。(原規範要求精确至0.1%。)

6.2.4 試樣的(de)各号篩通過率P，爲100減去該号篩的(de)篩餘率，準确至0.1%。

6.3取兩份試樣的(de)各号篩通過率的(de)算術(shù)平均值作爲試驗結果，準确至0.1%。（原規範未明(míng)确說明(míng)保留位數）

允許誤差

7.1 一份試樣的(de)篩分(fēn)損耗率應不大(dà)于0.5%。（不用(yòng)再糾結于原規範幹篩法中4.4條和(hé)6.1.1條中的(de)沖突了，原規範爲不大(dà)于0.3%）

7.2  0.075mm通過率重複性試驗的(de)允許誤差爲1%。(新規範雖然删除了0.075mm通過率的(de)計(jì)算公式，0.075mm通過率可(kě)以通過0.075mm篩的(de)累計(jì)篩餘計(jì)算出來）

注：有(yǒu)什(shén)麽不對或者理(lǐ)解不到(dào)位的(de)地(dì)方，敬請指正
